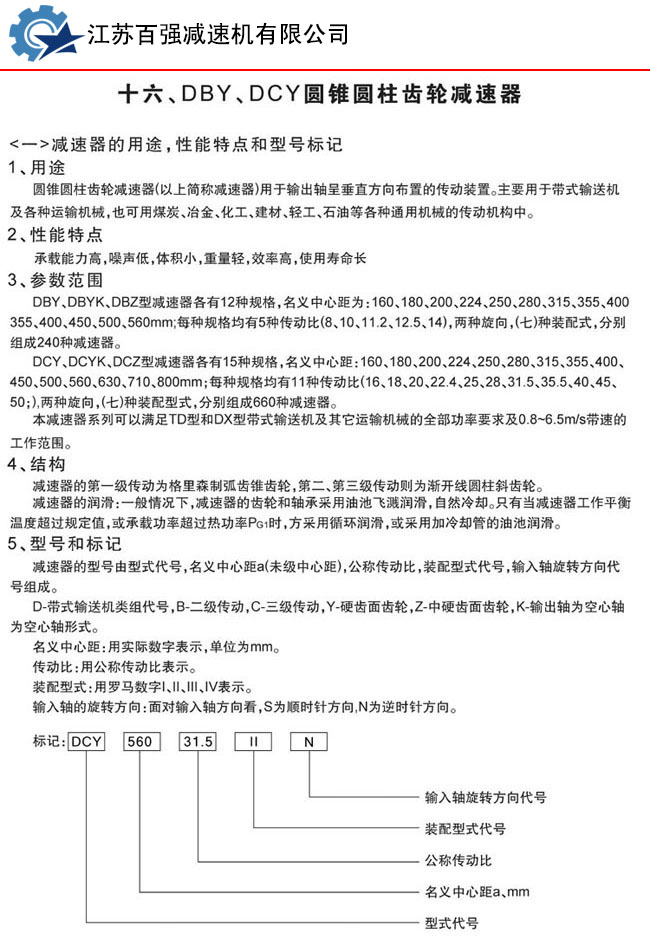

一、減速機的用途、性能特點和型號標記

1.1  用途

    圓錐圓柱齒輪減速機（以下簡稱減速機）用于輸入軸與輸出軸呈垂直方向布置的傳動裝置。主要用于帶式輸送機及各種運輸機械，也可用于煤炭、冶金、礦山、化工、建材、輕工、石油等各種通用機械的傳動機構中。

1.2  性能特點

   承載能力高，噪聲低，體積小，重量輕，效率高，使用壽命長。

1.3  參數范圍

   DBY、DBYK、DBZ型減速機各有12種規格，名義中心距為：160，180，200，224，250，280，315，355，400，450，500，560mm每種規格均有5種傳動比（8，10，11.2，12.5，14）兩種旋向，四種裝配型式，分別組成240種減速機。

   DCY、DCYK、DCZ型減速機各有15種規格，名義中心距為：160，180，200，224，250，280，315，355，400，450，500，560，630，710，800mm；每種規格均有11種傳動比（16，18，20，22.4，25，28，31.5，35.5，40，45，50）兩種旋向，四種裝配型式，分別組成660種減速機。

  本減速機系列可以滿足TD和DX型帶式輸送機及其他運輸機械的全部功率要求0.8-6.5m/s帶速的工作范圍。

1.4  結構

  減速機的第一級傳動為格里森制弧齒錐齒輪，第二、第三傳動則為漸開線圓柱斜齒輪。

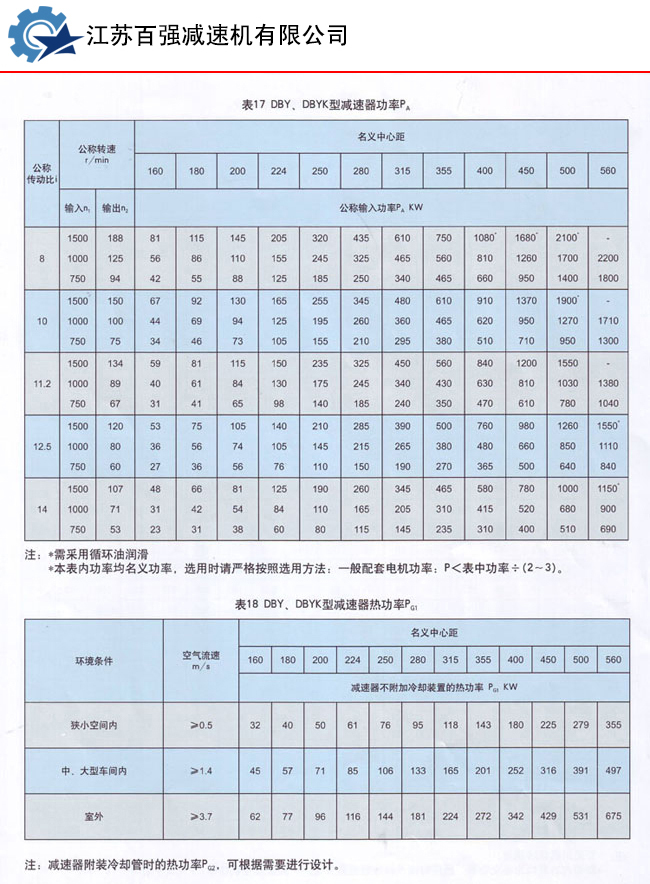

   減速機的潤滑：一般情況下，減速機的齒輪和軸承采用油池飛濺潤滑，自然冷卻。只有當減速機工作平衡溫度超過規定值，或承載功率超過熱功率PG1時，方采用加冷卻管的油池潤滑。

1.5  型號和標記

   減速機的型號由型式代號，名義中心距a（末級中心距），公稱傳動比，裝配型式代號，輸入軸旋轉方向代號組成。

   D-帶式輸送機類組代號，B-二級傳動，C-三級傳動，Y-硬齒面齒輪，Z-中硬齒面齒輪，K-輸出軸為空心軸形式。

   名義中心距：用實際數字表示，單位為mm

   傳動比：用公稱傳動比表示。

   裝配型式：用羅馬數字I 、II、III、IV表示。

   輸入軸的旋轉方向：面對輸入軸方向看，S為順時針方向，N為逆時針方向。

標記示例：

  名義中心距為280mm，公稱傳動比為31.5，裝配型式為第III種，輸入軸為順時針方向旋轉的三級傳動減速機的標記為：減速機DCY280-31.5-III S ZBJ19026

1.6  外形安裝尺寸圖

外裝擺線式電動滾筒　　

  帶式輸送機傳遞動力的部件。傳動滾筒表面有裸露光鋼面，人字形和菱形花紋橡膠覆面。小功率、小帶寬及環境干燥時可采用裸露光鋼面。人字形花紋膠面摩擦系數大，防滑性和排水性好，但有方向性。菱形膠面用于雙向運行的輸送機。

最小窗洞滾筒直徑D的選?。?/span>

D=c*d ，mm

 式中 d——芯層厚度或鋼繩直徑，mm

 c——系數，棉織物取80，尼龍取90，聚酯取108，鋼繩芯取145.
